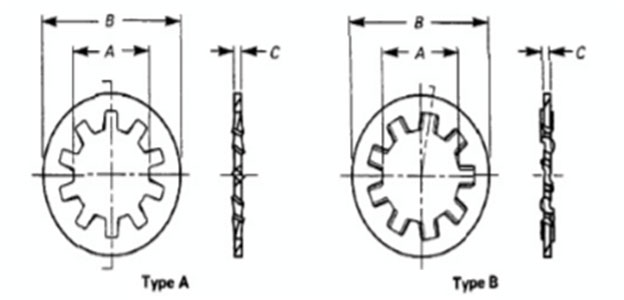

Dimensions of ASME B18.21.1 Internal Tooth Lock Washers

Nominal Washers Size	Inside Diameter, A		Outside Diameter, B		Thickness, C
	Max	Min	Max	Min	Max	Min
2	0.095	0.089	0.200	0.175	0.016	0.010
3	0.109	0.102	0.232	0.215	0.016	0.010
4	0.123	0.115	0.270	0.245	0.018	0.012
5	0.136	0.129	0.280	0.255	0.020	0.014
6	0.150	0.141	0.295	0.275	0.022	0.016
8	0.176	0.168	0.340	0.325	0.023	0.018
10	0.204	0.195	0.381	0.365	0.024	0.018
12	0.231	0.221	0.410	0.394	0.027	0.020
1/4	0.267	0.256	0.478	0.460	0.028	0.023
5/16	0.332	0.320	0.610	0.594	0.034	0.028
3/8	0.398	0.384	0.692	0.670	0.040	0.032
7/16	0.464	0.448	0.789	0.740	0.040	0.032
1/2	0.530	0.512	0.900	0.867	0.045	0.037
9/16	0.596	0.576	0.985	0.957	0.045	0.037
5/8	0.663	0.640	1.071	1.045	0.050	0.042
11/16	0.728	0.704	1.166	1.130	0.050	0.042
3/4	0.795	0.769	1.245	1.220	0.055	0.047
13/16	0.861	0.832	1.315	1.290	0.055	0.047
7/8	0.927	0.894	1.410	1.364	0.060	0.052
1	1.060	1.019	1.637	1.590	0.067	0.059
1 1/8	1.192	1.144	1.830	1.799	0.067	0.059
1 1/4	1.325	1.275	1.975	1.921	0.067	0.059

Notes : Dimensions are in inches.
