Equivalent Standards

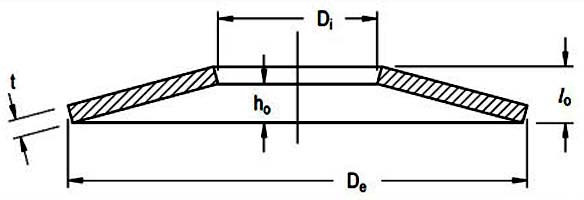

D_e = External diameter of Disc,    D_i = Internal diamter of Disc,    l_o = Free height of Disc,    t = Material Thickness of Disc
h_o = Free Cone Height of Disc

Dimensions for Disc Spring Washers

De	Di	t	lo
6	3.2	0.3	-
6.4	3.2	0.33	-
8	3.2	0.20	0.40
8	3.2	0.30	0.55
8	3.2	0.40	0.60
8	4.2	0.50	0.70
8	4.2	0.20	0.45
8	4.2	0.30	0.55
8	3.2	0.40	0.60
10	3.2	0.30	0.65
10	4.2	0.50	0.75
10	4.2	0.40	0.70
10	4.2	0.50	0.75
10	5.2	0.60	0.85
10	5.2	0.25	0.55
10	5.2	0.40	0.70
10	4.2	0.50	0.75
12	4.2	0.40	0.80
12	5.2	0.50	0.85
12	5.2	0.40	0.80
12	5.2	0.50	0.90
12	5.2	0.60	0.95
12	6.2	0.80	1.10
12	6.2	0.50	0.85
12	6.2	0.60	0.95
12	6.2	0.80	1.10
12.5	6.2	0.35	0.80
12.5	6.2	0.50	0.85
12.5	6.2	0.70	1.00
14	6.2	0.90	1.25
14	7.2	0.35	0.80
14	7.2	0.50	0.90
14	7.2	0.80	1.10
15	5.2	0.40	0.95
15	5.2	0.70	1.10
15	6.2	0.50	1.00
15	6.2	0.60	1.05
15	6.2	0.70	1.10
15	8.2	0.70	1.10
15	8.2	0.80	1.20
16	8.2	0.40	0.90
16	8.2	0.60	1.05
16	8.2	0.90	1.25
18	6.2	0.40	1.00
18	6.2	0.50	1.10
18	6.2	0.60	1.20
18	6.2	0.70	1.25
18	6.2	0.80	1.30
18	8.2	0.70	1.25
18	8.2	0.80	1.30
18	8.2	1.00	1.50
18	9.2	0.45	1.05
18	9.2	0.70	1.20
18	9.2	1.00	1.40
20	8.2	0.60	1.30
20	8.2	0.70	1.35
20	8.2	0.80	1.40
20	8.2	0.90	1.45
20	10.2	0.50	1.15
20	10.2	0.80	1.35
20	10.2	0.90	1.45
20	10.2	1.00	1.55
20	10.2	1.10	1.55
20	10.2	1.25	1.75
22	10.2	1.22	1.82
22.5	11.2	0.60	1.40
22.5	11.2	0.80	1.45
22.5	11.2	1.25	1.75
23	8.2	0.70	1.50
23	8.2	0.80	1.55
23	8.2	0.90	1.60
23	8.2	1	1.70
23	10.2	0.90	1.65
23	10.2	1	1.70
23	12.2	1.25	1.85
23	12.2	1.50	2.11
25	12.2	0.70	1.60
25	12.2	0.90	1.60
25	12.2	1	1.80
25	12.2	1.25	1.95
25	12.2	1.50	2.05
28	10.2	0.80	1.75
28	10.2	1	1.90
28	10.2	1.25	2.05
28	10.2	1.50	2.20
28	12.2	1	1.95
28	12.2	1.25	2.10
28	12.2	1.50	2.25
28	14.2	0.80	1.80
28	14.2	1	1.80
28	14.2	1.25	2.10
28	14.2	1.50	2.15
31.5	12.2	1	2.10
31.5	12.2	1.50	2.23
31.5	16.3	0.80	1.85
31.5	16.3	1.25	2.15
31.5	16.3	1.5	2.40
31.5	16.3	1.75	2.45
31.5	16.3	2	2.76
34	12.3	1	2.25
34	12.3	1.25	2.35
34	12.3	1.50	2.50
34	14.3	1.25	2.40
34	14.3	1.50	2.55
34	16.3	1.50	2.55
34	16.3	2	2.85
35.5	18.3	0.90	2.05
35.5	18.3	1.25	2.25
35.5	18.3	2	2.80
40	14.3	1.25	2.65
40	14.3	1.50	2.75
40	14.3	2	3.05
40	16.3	1.50	2.80
40	16.3	2	3.10
40	18.3	2	3.15
40	20.4	1	2.30
40	20.4	1.50	2.65
40	20.4	2	3.10
40	20.4	2.25	3.15
40	20.4	2.50	3.45
45	22.4	1.25	2.85
45	22.4	1.75	3.05
45	22.4	2.50	3.50
50	18.4	1.50	3.30
50	18.4	2.50	4.10
50	20.4	2	3.50
50	20.4	2.50	3.85
50	22.4	2	3.60
50	22.4	2.50	3.90
50	25.4	1.25	2.85
50	25.4	2	3.40
50	25.4	2.50	3.90
50	25.4	3	4.10
56	28.5	1.50	3.45
56	28.5	2	3.60
56	28.5	3	4.30
60	20.5	2	4.10
60	20.5	2.50	4.30
60	25.5	2.50	4.40
60	25.5	3	4.65
60	30.5	3	4.70
60	30.5	3.50	5
63	31.0	2.50	4.25
63	31.0	3.50	4.90
70	30.5	3	5.10
70	35.5	3	5.10
