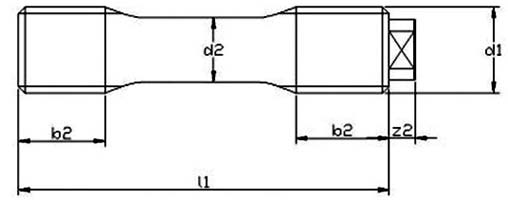

DIN 2510 Form K Stud Bolt Dimensions

Size (d1)	d2	d3	b2	z1	z2	SW
M12	8.5	8	13	1.75	4	7
M16	12	12	16	2	5	10
M20	15	14	20	2.5	6	11
M24	18	14	24	3	6	11
M27	20.5	18	27	3	6	13
M30	23	18	30	3.5	6	13
M33	25.5	25	33	3.5	9	22
M36	27.5	25	36	4	9	22
M39	30.5	28	39	4	10	24
M42	32.5	28	42	4.5	10	24
M45	35.5	32	45	4.5	11	27
M48	37.5	32	48	5	11	27
M52	41	36	52	5	12	30
M56	44	40	56	5.5	13	32
