Equivalent Standards

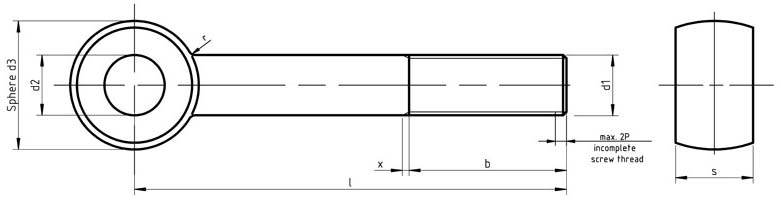

DIN 444 Dimensions for Type A Eye Bolt

d1	b L≤125	b L>125≤200	b L>200	d2 H9	d3 max	s max
M5	16	-	-	5	12	8
M6	18	-	-	6	14	9
M8	22	28	-	8	18	11
M10	26	32	-	10	20	14
M12	30	36	49	12	25	17
M16	38	44	57	16	32	19
M20	46	52	65	18	40	24
M24	54	60	73	22	45	28
M30	66	72	85	28	55	34
