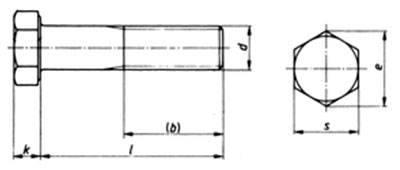

ISO 4014 Hex Bolt Dimensions
| Size |
s |
k |
b (if l < 125 mm) |
b (if l < 200 mm) |
b (if l > 200 mm) |
| M2 |
4 |
1.4 |
10 |
- |
- |
| M3 |
5.5 |
2 |
12 |
- |
- |
| M4 |
7 |
2.8 |
14 |
- |
- |
| M5 |
8 |
3.5 |
16 |
22 |
- |
| M6 |
10 |
4 |
18 |
24 |
- |
| M7 |
11 |
4.8 |
20 |
26 |
- |
| M8 |
13 |
5.3 |
22 |
28 |
- |
| M10 |
16 |
6.4 |
26 |
32 |
45 |
| M12 |
18 |
7.5 |
30 |
36 |
49 |
| M14 |
21 |
8.8 |
34 |
40 |
53 |
| M16 |
24 |
10 |
38 |
44 |
57 |
| M18 |
27 |
11.5 |
42 |
48 |
61 |
| M20 |
30 |
12.5 |
46 |
52 |
65 |
| M22 |
34 |
14 |
50 |
56 |
69 |
| M24 |
36 |
15 |
54 |
60 |
73 |
| M27 |
41 |
17 |
60 |
66 |
79 |
| M30 |
46 |
18.7 |
66 |
72 |
85 |
| M33 |
50 |
21 |
72 |
78 |
91 |
| M36 |
55 |
22.5 |
78 |
84 |
97 |
| M39 |
60 |
25 |
84 |
90 |
103 |
| M42 |
65 |
26 |
90 |
69 |
109 |
| M45 |
70 |
28 |
96 |
102 |
115 |
| M48 |
75 |
30 |
102 |
108 |
121 |
| M52 |
80 |
33 |
- |
116 |
129 |
| M56 |
85 |
35 |
- |
124 |
137 |
| M64 |
95 |
40 |
- |
140 |
153 |
